Een I-balk is een constructiestaalprofiel met een I-vormige dwarsdoorsnede: tweeee parallelle flenzen verbonden door een enkel verticaal lijf. Dat is de definitie in één regel. Al het andere in een werkbeschrijving – diepte, flensbreedte, lijf- en flensdikte, kwaliteit, lengte en rechtheid – bestaat omdat de vorm alleen een frees, een detailer of een lasser niet vertelt wat hij ermee moet doen.
De meeste mensen die op zoek zijn naar een beschrijving van een I-balk hebben een van de volgende vier dingen nodig: een duidelijke definitie voor een tekennota of een indiening, een maataanduiding die ze daadwerkelijk kunnen bestellen, een manier om een warmgewalste balk van een gelaste te onderscheiden, of een korte checklist met details die moeten worden gecontroleerd voordat het staal wordt geaccepteerd. In de onderstaande paragrafen worden deze op volgorde gezet en blijven de cijfers concreet.
Het korte antwoord: beschrijf een I-balk met zes items: diepte, flensbreedte, lijfdikte, flensdikte, lengte en staalkwaliteit. "IPE 300, S355JR, 12 m, EN 10365" is een beschrijving. "200 bij 100 I-balk" is een bijnaam.
Wat is een I-balk? Definitie en anatomie
Een I-balk is symmetrisch rond beide assen en concentreert het materiaal in de flenzen, precies daar waar de buigspanning het hoogst is. Vanwege die verdeling draagt een I-balk meerdere malen de buigbelasting van een massieve rechthoekige staaf met hetzelfde gewicht en dezelfde diepte - en dat ene feit verklaart waarom het profiel overleeft in bijna elke staalconstructie die ooit is gebouwd.
Zes metingen definiëren de sectie. Ze verschijnen in elke molencatalogus en in elke beschrijving die de moeite waard is om te schrijven.
| Element | Gemeenschappelijk symbool | Wat het controleert |
|---|---|---|
| Diepte | d of h | Totale hoogte van de sectie; regelt het buigvermogen en de vrije hoogte bij een vloeropbouw. |
| Flens breedte | bf of b | Breedte van de boven- en onderplaten; de zijdelingse stabiliteit bepaalt en hoeveel ruimte een bout- of lasverbinding heeft. |
| Webdikte | tw | Een dun web is licht en efficiënt, maar schuifkracht en plaatselijke knik beginnen het ontwerp te bepalen. |
| Flens dikte | tf | Regelt de lokale buiging, boutlagering en de beschikbare diepte voor elke lasvoorbereiding. |
| Wortelradius | r | De filet waar het lijf de flens ontmoet; stelt de vrije afstand voor bouten in en de ruimte die een lastoorts kan bereiken. |
| Lengte | L | Bestelde walslengtes worden vermeld in meters of voet; snijden, coping en boren veranderen de geleverde lengte, niet de sectie. |
I-balk, H-balk en brede flens: dezelfde familie, verschillende verhoudingen
"I-beam" en "H-beam" zijn niet twee verschillende producten. Ze beschrijven dezelfde familie van vormen; de naam geeft meestal aan hoe breed de flenzen zijn in verhouding tot de diepte. Een diep gedeelte met smalle flenzen ziet eruit als een hoofdletter I, en het verbreden van de flenzen naar de diepte toe verandert hetzelfde profiel in iets dat lijkt op een hoofdletter H. Codes en molencatalogi gaven de twee uitersten verschillende namen, en dat is waar de meeste verwarring over tekeningen vandaan komt.
Er veranderen drie dingen als flenzen breder worden: de laterale stijfheid van de ligger, de massa voor een bepaalde diepte en de verbindingsdetails die fysiek passen.
| Naam | Waar het vandaan komt | Flens stijl | Typisch gebruik |
|---|---|---|---|
| I-balk (generiek) | Algemene industrie, oudere Amerikaanse "S"-vormen | Smalle flenzen, soms taps toelopend | Retrofits, kleine monorails, lichte omlijsting |
| W-vorm met brede flens | AISC / ASTM A6, Noord-Amerika | Parallelle flenzen, breed ten opzichte van de diepte | Bouwframes, kolommen, vloerbalken |
| IPE | EN 10365, Euronorm | Parallelle flenzen, smal en licht | Algemeen staalwerk, machineframes |
| HEA / HEB / HEM | Euronorm | Brede flenzen, toenemend gewicht en wanddikte | Kolommen, zware frames, kraanconstructies |
| HW / HM / HN | GB/T 11263, China | HW breed, HM medium, HN smal | Staalwerk voor binnenlandse Aziatische en exportprojecten |
| H-vorm (JIS) | Japan | Parallelle flenzen, vergelijkbaar met brede flens | Frames, steunen, algemene fabricage |
Hoe een I-Beam-maataanduiding te lezen
Een aanduiding is een vormcode plus een of twee cijfers, en is nooit de gehele specificatie. W12x26 betekent een W-vorm van nominaal 30 cm diep en weegt 26 pond per voet. IPE 300 betekent een I-profiel met parallelle flens van 300 mm diep. HEB 200 betekent een zwaar breedflens H-profiel van 200 mm diep. In alle gevallen ligt het nominale getal dicht bij – maar niet precies – de werkelijke dimensie, en het is de massa, niet de diepte, waar je voor betaalt.
| Benaming | Diepte | Flens breedte | Webdikte | Flens dikte | Massa |
|---|---|---|---|---|---|
| W12x26 (AISC) | 310 mm | 165 mm | 5,8 mm | 9,7 mm | 38,7 kg/m |
| B12x40 | 303 mm | 203 mm | 7,5 mm | 13,1 mm | 59,5 kg/m |
| IPE 200 | 200 mm | 100 mm | 5,6 mm | 8,5 mm | 22,4 kg/m |
| IPE 300 | 300 mm | 150 mm | 7,1 mm | 10,7 mm | 42,2 kg/m |
| HEB 200 | 200 mm | 200 mm | 9,0 mm | 15,0 mm | 61,3 kg/m |
| HN 400x200 | 400 mm | 200 mm | 8,0 mm | 13,0 mm | 66,0 kg/m |
Twee regels voorkomen de meeste bestelfouten. Ten eerste vermelden imperiale aanduidingen een nominale diepte en de werkelijke massa per voet: de werkelijke diepte over de W12-serie alleen al strekt zich uit over ongeveer 45 mm, van ongeveer 303 mm tot ongeveer 348 mm. Ten tweede geven metrische aanduidingen de diepte precies weer – IPE 300 is 300 mm diep – maar de wanddiktes moeten nog steeds worden opgezocht en twee profielen met dezelfde diepte kunnen bijna drie keer in gewicht verschillen.
Standaardlengtes, staalsoorten en toleranties
Een bestelling die alleen "I-balk, 12 m" zegt, is het kopen van een vorm met onbekende sterkte, onbekende rechtheid en onbekend papierwerk. Lengte, kwaliteit en tolerantie moeten samen worden opgegeven, want zo leest een molen de aanvraag.
Molens rollen tot 6 m, 12 m en soms 15 tot 18 m, terwijl imperiale markten 20 ft tot 40 ft citeren. Twaalf meter is het gebruikelijke compromis tussen minder splitsingen en wegtransportlimieten, en het is de lengte waar de meeste exportzendingen rond gepland zijn.
Op de meeste tekeningen verschijnen vier kwaliteiten:
- ASTM A36 — 250 MPa opbrengst, gemakkelijk te lassen, gebruikelijk in Noord-Amerika voor lichte frames en algemene fabricage.
- ASTM A992 of A572 Gr. 50 — 345 MPa opbrengst; A992 is de standaard W-vorm kwaliteit voor bouwframes.
- EN 10025-2 S355JR of S355J2 — 355 MPa opbrengst, waarbij de achtervoegsels JR en J2 de Charpy-slagvastheid aangeven voor koudere toepassingen.
- GB/T 1591 Q355B – de gebruikelijke Chinese kwaliteit, vaak dubbel gecertificeerd volgens EN of ASTM voor exportprojecten.
Drie toleranties veroorzaken de meeste argumenten ter plaatse: camber (de verticale boog), sweep (de horizontale boog) en twist. Een typische limiet voor de brede flens is 1/8 inch per 10 ft lengte, of ongeveer 0,1 procent, wat betekent dat een balk van 12 m legaal ongeveer 12 mm mag buigen en toch kan passeren. Niet-vierkante flens en lengtetolerantie zijn weer afzonderlijke grenzen. Als de balk plat op een basisplaat moet liggen of op één lijn moet liggen met een verbinding, vermeld dan de rechtheidsklasse op de bestelling in plaats van deze in de winkel te ontdekken.
Warmgewalst of gelast? De beschrijving vertelt het u
Een beschrijving met de woorden "warmgewalste W-vorm", "IPE" of "HEB" betekent dat de balk als één stuk uit een molen kwam. Een beschrijving met de woorden "gelaste plaatligger", "samengestelde balk" of "gefabriceerd H-profiel" betekent dat de flenzen en het lijf uit plaat zijn gesneden en door middel van lassen met elkaar zijn verbonden. Door gelaste fabricage krijgt u niet-standaard diepten, zeer dikke flenzen en afzonderlijke stukken die langer of zwaarder zijn dan welk walsprogramma dan ook toestaat.
Gelaste balken verplaatsen de kwaliteitscontrole naar de winkel. Het lijf moet haaks op de flenzen worden geplaatst voordat het wordt vastgemaakt, de warmte-inbreng moet worden gecontroleerd zodat dunne weefsels niet buigen, en de verbinding moet vlak worden gelast, met de balk gedraaid zodat de las horizontaal ligt. Bij lange lijf-flensverbindingen wordt die draaiende en bewegende las normaal gesproken gemaakt met een ondergedompelde boogkop die op een slede wordt gedragen. Winkels die dit op volume doen bewegen richting geautomatiseerd lassen voor grote metalen constructies niet alleen vanwege de snelheid, maar omdat een handmatige las langs een verbinding van 12 meter bijna onmogelijk is om te herhalen.
Kolom- en gieklassystemen houd de toortskop in een vaste hoek terwijl de slede over de lengte van de straal loopt, wat in de eerste plaats een consistente kraal en een voorspelbare warmte-inbreng mogelijk maakt.
SAW-kolom- en gieklassysteem voor lange naden Een kolom en giek voor ondergedompeld booglassen die de toorts precies positioneert voor consistente lasnaden op dikke platen en lange langsnaden. Bekijk Product → Positionering: de stap die de meeste beschrijvingen weglaten
Het op zijn plaats lassen van een balk werkt voor korte stukken. Voor alles wat zwaar is, of iets dat een las boven het hoofd nodig heeft, moet het laswerk zo worden gedraaid dat de verbinding vlak is en de operator niet tegen de zwaartekracht vecht. Dat is eerder een positioneringsprobleem dan een lasprobleem, en wordt normaal gesproken opgelost met een positioner of een draaiapparaat dat geschikt is voor de belasting en voor het verschoven zwaartepunt.

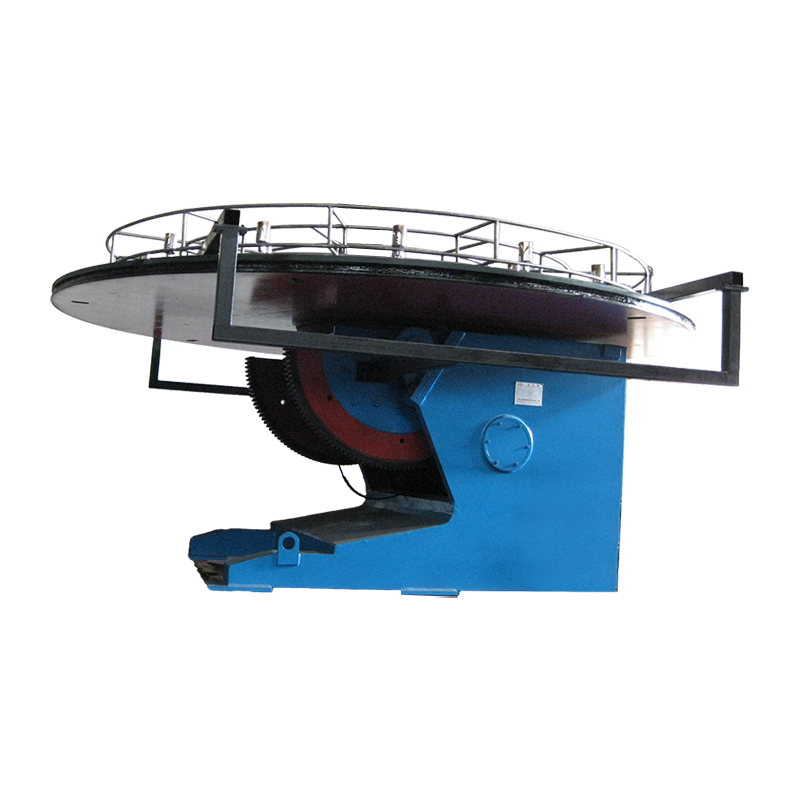

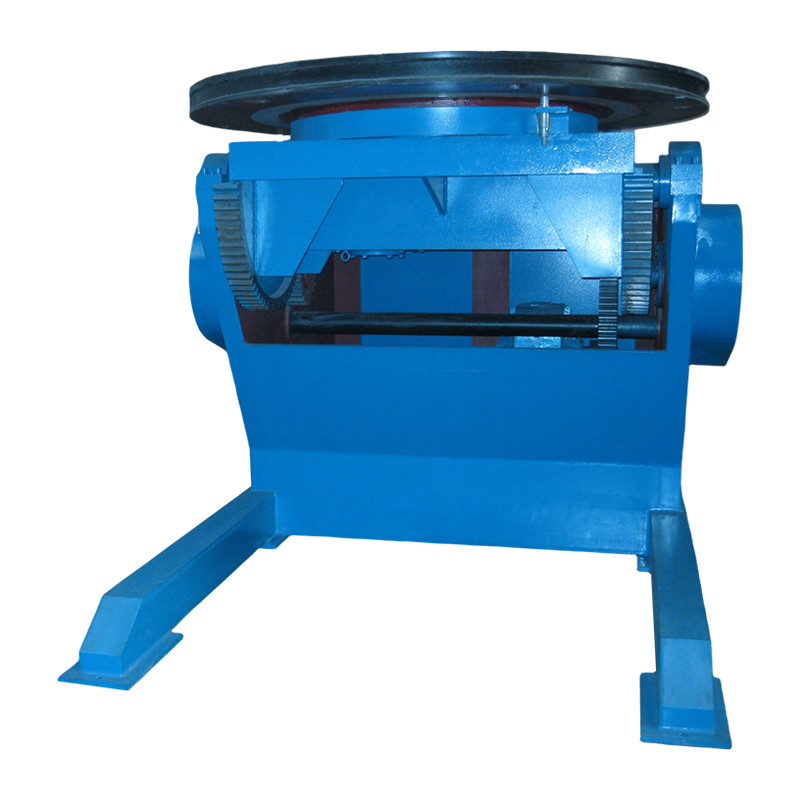

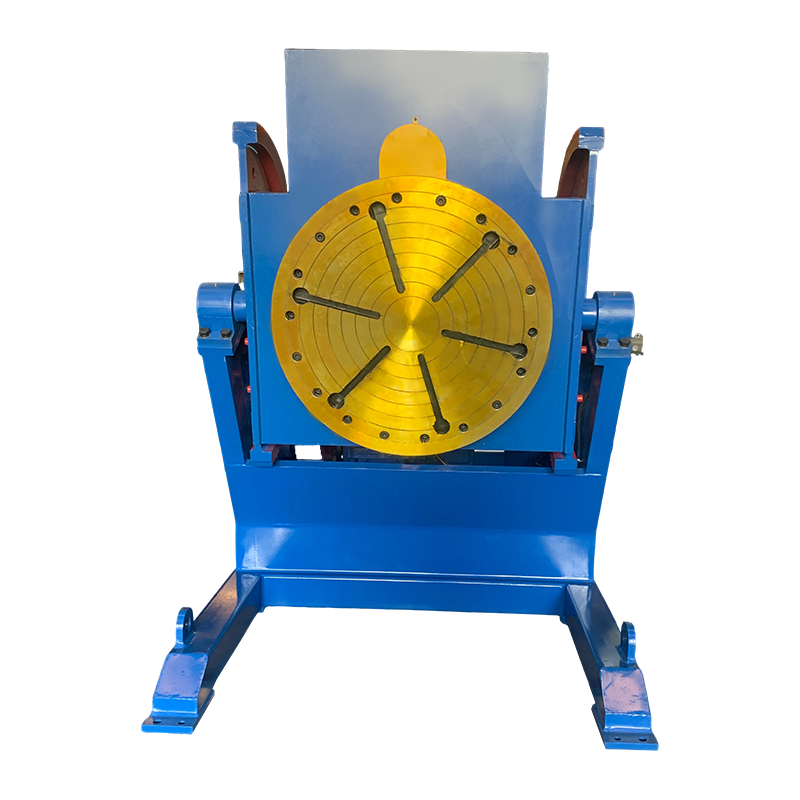

Twee cijfers bepalen de machine: de massa van het laswerk en hoe ver het zwaartepunt van het midden van de tafel of de rollen ligt. Een klepstandsteller met een vermogen van 5 ton die een laswerk van 5 ton vasthoudt waarvan het zwaartepunt 800 mm uit het midden ligt, ziet een kantelmoment dat niets te maken heeft met het draagvermogen alleen. Het draaimoment, de klemmethode en de vlakheid van het montageoppervlak moeten allemaal samen worden gecontroleerd, idealiter voordat de eerste las wordt gelegd.

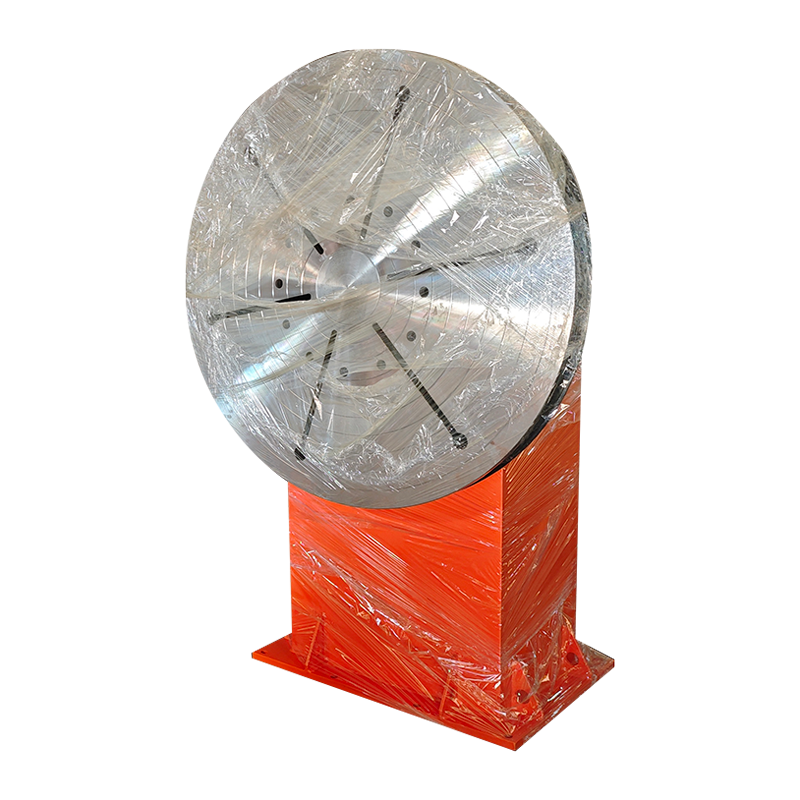

Laspositioneerders met dubbele kolom voor grote, zware constructies Twee op elkaar afgestemde steunen met VFD-rotatie en heffen met constante snelheid voor grote, zware of onregelmatige werkstukken tot 10–200 ton. Bekijk Product → Waar I-balken worden gebruikt
I-balken worden overal gekozen waar een constructie buiging over een overspanning moet dragen met zo min mogelijk staal, wat het grootste deel van de gebouwde omgeving bedekt.
- Bouwframes - vloerbalken, kolommen en tussenverdiepingen
- Bruggen - stringers, kruisverstevigingen en tijdelijke werken
- Kraanbaanliggers, monorailbanen en hijsframes
- Machinebases, skids en frames voor industriële apparatuur
- Aanhangwagens, chassis en transportconstructies
- Interne onderdelen van windturbines — gondelframes, torenplatforms en interne steunen
- Transportportalen, stellingen en opslagstructuren
Windwerk laat zien hoe de twee helften van een fabricagewinkel elkaar ontmoeten. De toren is cilindrisch en draait onder een stationaire fakkel; de interne frames en platforms zijn balken en zijn plat gelast. Winkels die deze industrie bedienen, hebben doorgaans zowel een straallasopstelling als een rotator nodig, omdat ronde delen worden gelast terwijl het werkstuk draait terwijl de toorts stilstaat.

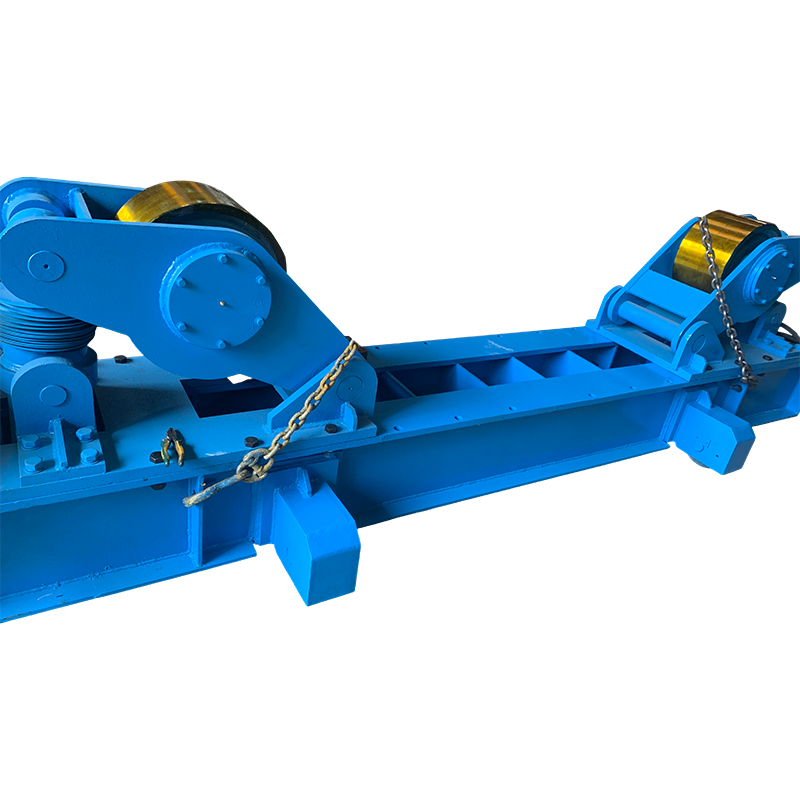

100T Fit-Up lasrotator met handmatige orbitale beweging Een 100-tons fit-up rotator met handmatige orbitale verplaatsing en verstelbare rollen voor een soepele rotatie van cilindrische werkstukken tijdens omtrek- en langsnaadlassen. Bekijk Product → Wat u moet opgeven als u een I-Beam bestelt
Een bestelling met deze zeven items komt zelden terug met een vraag.
| Artikel | Waarom het ertoe doet | Wat te schrijven |
|---|---|---|
| Benaming and standard | Corrigeert de geometrie van de sectie | B12x40 to ASTM A6; HEB 200 to EN 10365 |
| Staalsoort en impactklasse | Herstelt sterkte en taaiheid | A992; S355J2; Q355B |
| Lengte and cutting | Beïnvloedt transport, handling en splitsingen | 12 m freeslengtes, of op tekening gezaagd |
| Certificering van molen | Traceerbaarheid van het projectdossier | EN 10204 3.1 certificaat of molentestrapport |
| Rechtheid en camber | Zorgt voor de kwaliteit van de montage op locatie | Standaard, of 0,1 procent van de lengte als uitlijning cruciaal is |
| Oppervlakteconditie | Bepaalt de coating en lasvoorbereiding | Zoals gewalst, gestraald tot Sa 2,5 of gegrond |
| Fabricage gedaan bij de bron | Bepaalt wat uw eigen winkel moet doen | Gaten, kappen en camber worden erin gerold of worden aan de fabrikant overgelaten |
Veelgestelde vragen over I-Beams
Is een I-balk hetzelfde als een H-balk?
Voor praktische doeleinden ja – beide namen beschrijven een I-vormig gedeelte. Het onderscheid is proportioneel: traditionele I-balkvormen hebben smalle, soms taps toelopende flenzen, terwijl breedflens- en H-profielvormen evenwijdige flenzen hebben die breed zijn in verhouding tot de diepte. Het verschil komt tot uiting in de laterale stabiliteit, de verbindingsruimte en het gewicht.
Wat betekent W12x26?
Het heeft een W-vorm, nominaal 30 cm diep en een massa van 26 pond per voet, ongeveer 38,7 kg per meter. De 12 is alleen nominaal, aangezien de werkelijke diepte van een W12-sectie varieert per serie, dus sectie-eigenschappen moeten altijd uit de catalogus worden gehaald in plaats van uit de naam.
Welke kant naar boven is een I-balk het sterkst?
Staand, met de flenzen horizontaal. De buigcapaciteit neemt sterk toe met de diepte, zodat dezelfde balk die op zijn kant wordt gelegd het grootste deel van zijn sterkte op de sterke as verliest en afhankelijk is van veel kleinere eigenschappen op de zwakke as. Wanneer een ligger als kolom wordt gebruikt, moet deze worden gecontroleerd op knikken in beide richtingen.
Kan een I-balk worden gelast?
Ja, op voorwaarde dat de las wordt uitgevoerd volgens een gekwalificeerde procedure. Twee punten zijn belangrijker dan het lassen zelf: het koolstofequivalent van de kwaliteit, dat bepaalt of voorverwarmen nodig is voor dikke flenzen, en de warmte-inbreng, die bepaalt hoeveel het web zal buigen. Bij dunne banen en lange verbindingen wordt vervorming duur.
Wat is het verschil tussen IPE en HEB?
Beide zijn Europese profielen met parallelle flenzen, maar HEB heeft veel bredere flenzen en dikkere wanden voor dezelfde diepte: IPE 300 weegt 42,2 kg/m, terwijl HEB 300 117 kg/m weegt. IPE is geschikt voor balken waar buigsterkte van belang is en zijdelingse ondersteuning beschikbaar is; HEB is geschikt voor staven die tevens fungeren als kolommen, hijspunten of zwaarbelaste steunen.
Als u zich één ding herinnert, onthoud dan dat een I-balkbeschrijving een reeks cijfers is in plaats van een naam. Diepte, flensbreedte, lijfdikte, flensdikte, lengte en kwaliteit – plus een duidelijke vermelding of de ligger uit één stuk warmgewalst is of uit plaat is gelast. Zet die items op de tekening en op de inkooporder, en de vragen worden beantwoord aan de balie in plaats van op de winkelvloer.
